FX2N系列PLC的矩阵输入指令

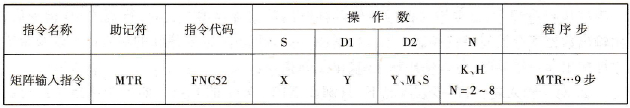

    (1)矩阵输入指令的助记符、指令代码、操作数及程序步如表6- 50所列。

    表6 – 50  矩阵输入指令



    (2)指令梯形图如图6- 84所示。



    图6- 84  矩阵输入指令梯形图

    (3)指令说明：

    ①指令中[S]是指输入信号的起点，占连续的8个点。[D1]是输出信号的起点，可占用连续n点，图6 - 84中是3点。[D2]是输出的位元件，反映每个输入信号的状态，图6 - 84中M30 - M37表达第一行输入开关的状态，M40 - M47反映第二行输入开关的状态，M50 - M57表达第三行输入开关的状态，若相应的开关置ON，则相应的输出位元件也置ON。

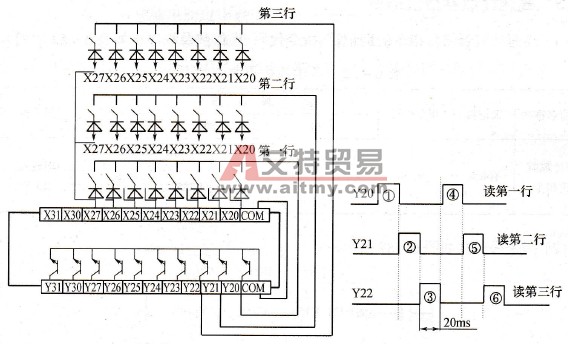

    ②该指令中的Y20、Y21、Y22三个输出点反复顺序接通，如图6- 85所示。当Y20为ON时，读第一行的输人数据，存到M30 - M37中；当Y21为ON时，读第二行的输入数据，存到M40 - M47中，其余类推，反复执行。



    图6- 85  矩阵输入指令执行过程

    ③用该指令，最多占用8点输入和8点输出，可读人64个输入点的状态，但读一次所需要的时间为20ms×8=160ms，因此不适用于要求快速响应的输入。

    ④矩阵输入指令使用的输入，通常在X10以后使用，且元件号是10的倍数。
