FX2N系列PLC的区间比较指令

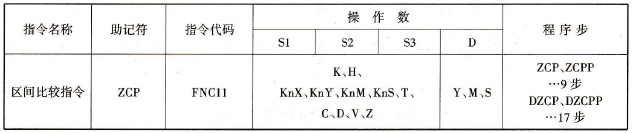

    (1)区间比较指令的助记符、指令代码、操作数及程序步如表6-9所列。

    表6-9  区间比较指令



    (2)指令梯形图如图6-14所示。



    图6-14  区间比较指令梯形图

    (3)指令说明：

    ①区间比较指令有四个操作数，前面两个操作数S1、S2把数轴分成三个区间，S3在这三个区间中进行比较，分别有三种情况，结果通过第四个操作数的三个连号的位元件表达出来，如图6-14所示。

    ②第一个操作数S1要小于第二个操作数S2。

    ③其他的特点和比较指令一样。
