FX2N系列PLC的输入滤波时间常数调整指令

    (1)输入滤波时间常数调整指令的助记符、指令代码、操作数及程序步如表6- 49所列。

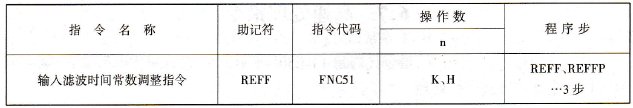

    表6 – 49  输入滤波时间常数调整指令



    (2)指令梯形图如图6- 83所示。



    图6- 83  输入滤波时间常数调整指令梯形图

    (3)指令说明：

    ①为了防止输入噪声的影响，PLC的输入端都有RC滤波器，滤波时间常数在10ms左右，提高了PLC的抗干扰能力。但是对于一些需要高速输入的信号，PLC的输入端的滤波器成了高速输入的障碍。因此FX2N系列PLC的X0 - X17端设计了电子滤波，滤波时间可用REFF指令加以调整，调整范围是0ms - 60ms，当然这些输入端也有RC滤波，其最小滤波时间不小于50tis。

    ②当X10由OFF→ON时，REFF指令执行，X0 - X17的滤波时间为1ms；当X10为OFF时，滤波时间转换为10mS。

    ③当X0 - X7用作高速计数器输入，或者使用FNC56速度检测指令，或者用作为中断输入时，输入滤波时间自动设置为50μs。
