FX2N系列PLC的输入/输出刷新指令

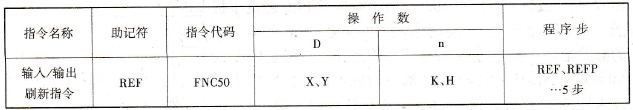

    (1)输入/输出刷新指令的助记符、指令代码、操作数及程序步如表6- 48所列。

    表6 – 48  输入/输出刷新指令



    (2)指令梯形图如图6- 82所示。



    图6 – 82  输入/输出刷新指令梯形图

    (a)输入刷新；(b)输出刷新。

    (3)指令说明：

    ①PLC在执行程序时分三个过程：输入处理、程序执行和输出处理。所有的输入信息在程序执行之前存人输人数据寄存器，在程序执行阶段对当前输入的信息不作响应。在程序执行过程中，需要输出的结果暂存在输出数据寄存器中，当执行到END指令后，由输出数据寄存器通过锁存器输出。但是，在运算过程中，需要最新的输入信号以及希望立即输出运算结果时，可以使用输入/输出刷新指令。

    ②对于输入刷新，在多数情况下，只刷新X10 - X17的8点。如果在该指令执行前约10ms(输入滤波时间)，X10 - X17置ON时，该命令执行时输入数据存储器X10 - X17置ON。

    ③对于输出刷新，Y0 - Y7、Y10 - Y17、Y20 - Y27的24点被刷新。只要Y0 - Y27中的任何一点为ON，该命令执行时输出锁存存储器的该输出也为ON。

    ④该指令指定首地址序号一般为X0、X10、…，Y0、Y10、Y20、…，地址号是10的整数倍。刷新的点数n应是8的倍数，如8、16、…，除此以外的数值是错误的。
