FX2N系列PLC的成批复位指令

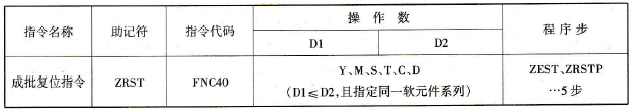

    (1)成批复位指令的助记符、指令代码、操作数及程序步如表6- 38所列。

    表6 - 38  成批复位指令



    (2)指令梯形图如图6- 67所示。



    图6- 67  成批复位指令梯形图

    (3)指令说明：

    ①该指令的功能是把所指定区间的软元件全部清“0”。

    ②[D1]、[D2]两个操作数是指定同一软元件，且[D1]的地址号≤LD2]的地址号。当[D1]的地址号>[D2]的地址号时，仅将[D1]指定的软元件复位。

    ③该指令一般只作16位处理，但是可指定对32位的计数器复位，此时必须两个操作数都是32位的计数器，如果一个16位而另一个32位，程序将出错。
