FX2N系列PLC的二进制整数转换为二进制浮点指令

    (1)二进制整数转换为二进制浮点指令的助记符、指令代码、操作数及程序步如表6 - 47所列。

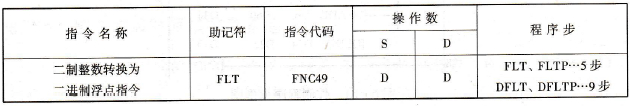

    表6 – 47  二进制整数转换为二进制浮点指令



    (2)指令梯形图如图6- 80(a)所示。

    (3)指令说明：

    该指令是把二进制整数转化为二进制浮点数；常数K、H在各浮点运算指令中自动转换，在FLT指令中不处理。执行过程如图6- 80(b)所示。

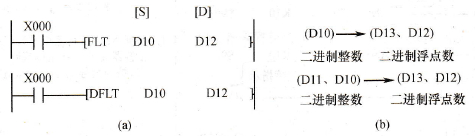

    图6- 80  二进制整数转换为二进制浮点指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    例6 - 18  编一程序解方程，其中x由接在X0 - X17的4位数字开关输入，变化范围为0 - 9999。

    分析：

    (1)由于小数不能直接写入程序中，所以先输入整数，转化成浮点数后，再通过除以10或100变成小数。

    (2)程序中的x通过数字开关输入后，用BIN指令转换成二进制整数，然后转换成浮点数的格式才能进行运算。

    (3)控制程序梯形图如图6- 81所示。



    图6- 81  控制程序梯形图
