FX2N系列PLC的先入先出(FIFO)读出指令

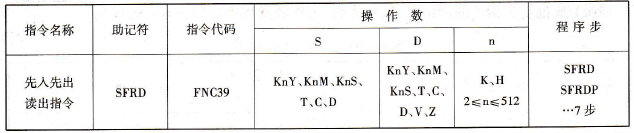

    (1)先入先出读出指令的助记符、指令代码、操作数及程序步如表6 - 37所列。

    表6 – 37  先入先出读出指令



    (2)指令梯形图如图6- 65(a)所示。



    图6 – 65  先入先出读出指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    (3)指令说明：

    ①当X1由OFF→ON变化，则将D2的内容传送给D20中，D1的内容减“1”。高位的数据逐个字移向低位。因此数据读出都在D2进行，当指针D1的内容为“0”时，表示数据全部读出，成为无处理，0位标记M8020动作，这种读出D20的内容不变化，如图6- 65(b)所示。

    ②在X1接通期间，若是连续执行型指令，则每个扫描周期都执行，因此，在一般情况下，建议采用脉冲执行型指令。

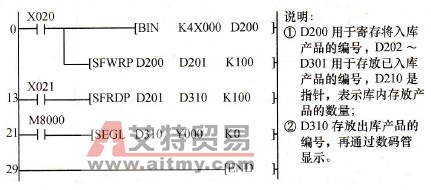

    例6 -13  产品入库和出库按先人先出的规律进行操作，每个产品入库时用数字开关输入产品的编号，出库时用数码管显示产品的编号。数字开关接在X0 - X17，4位数码管接在Y0 - Y7，X20为“入库”按钮，X21为“出库”按钮。控制程序梯形图如图6- 66所示。



    图6 – 66  控制程序梯形图
