FX2N系列PLC的二进制平方根指令

    (1)二进制平方根指令的助记符、指令代码、操作数及程序步如表6- 46所列。

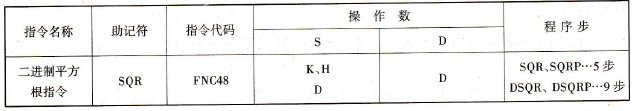

    表6 – 46  二进制平方根指令



    (2)指令梯形图如图6- 79所示。



    图6-79  二进制平方根指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    (3)指令说明：

    ①该指令是对源操作数[S]做求平方根运算，结果存放于目标操作数[D]中，计算结果只保留整数部分，小数部分舍去；当舍去小数时，借位标志M8021置位；当计算结果为“0”时，“0”标志M8021置位。

    ②该指令中[S]只有正数有效，当是负数时，错误标志M8067置位，指令不执行。
