FX2N系列PLC的先入先出(FIFO)写入指令

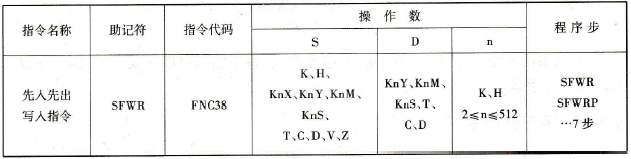

    (1)先人先出指令的助记符、指令代码、操作数及程序步如表6- 36所列。

    表6 – 36  先入先出写入指令

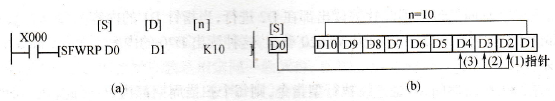

    (2)指令梯形图如图6- 63(a)所示。

    (3)指令说明：

    ①若X0有OFF→ON变化，则将D0的内容存储在D2中，D1的内容变为“1”。在改变D0的内容后，若X0再次由OFF→ON，则将D0内容存储在D3中，D1变为“2”。如此X0每接通一次，依此将D0的内容存储在D4、D5、…、中，如图6- 63(b)所示。程序中K10表示存储的空间有10个寄存器，其中D1是指针，表示已经存放的数据。当D1的内容超过n-1时，表示所有的空间已存满数据，进位标志M8022动作。

    ②若是连续执行型指令，在X0接通期间，则每个扫描周期都执行，因此，建议采用脉冲执行型指令。



    图6- 63  先人先出写入指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

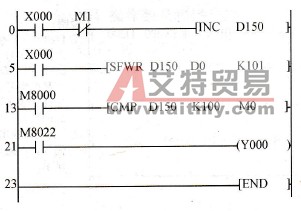

    例6 -12把1-100的数字存到D1 - D100的数据寄存器中，存储完毕后，Y0的指示灯亮。控制程序梯形图如图6 - 64所示。



    图6 – 64  控制程序梯形图

    讨论：如何用字移位指令完成例6 - 12的控制要求？
