FX2N系列PLC的字右移指令

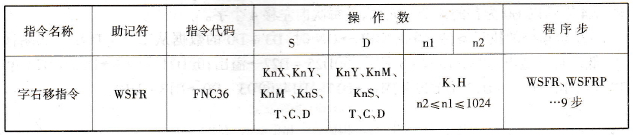

    (1)字右移指令的助记符、指令代码、操作数及程序步如表6- 34所列。

    表6 - 34  字右移指令



    (2)指令梯形图如图6- 61(a)所示。

    (3)指令说明：

    ①该指令的源操作数和目标操作数都是字元件，K16表示以D10为首的16个字元件，K4表示以D0为首的4个字元件，且每次向右移4个字。

    ②当指令的执行条件X0由OFF→ON时，D3 - D0的数据移人D25 - D10的高端，低端自动溢出，如图6 - 61(b)所示：⑧D13 - D10→溢出；⑥D17 - D14→D13 - D10；⑥D21 - D18→D17 - D14：⑧D25～D22→D21 - D18；⑥D3 - D0→D25 - D22。

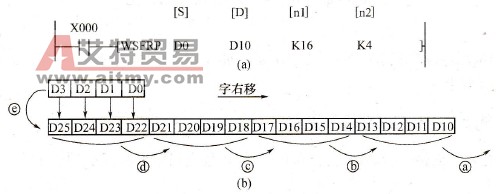

    图6 – 61  字右移指令梯形图与执行过程

    (a)梯形图；(b)执行过程。

    ③当采用连续执行型指令时，在XO接通期间，每个扫描周期都要移位，因此建议采用脉冲执行型指令。
