FX2N系列PLC的置1位总和指令

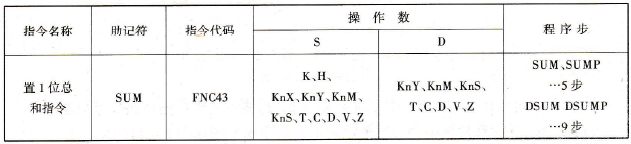

    (1)置1位总和指令的助记符、指令代码、操作数及程序步如表6- 41所列。

    表6 - 41  置1位总和指令

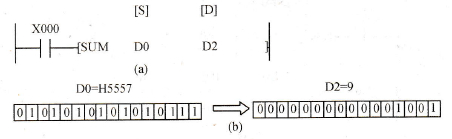

    (2)指令梯形图如图6- 72(a)所示。

    (3)指令说明：

    该指令的功能是判断源操作数[S]中有多少个“1”，结果存放在目标操作数[D]中。如D0=H5557，则D2=9，如图6-72(b)所示。



    图6-72  置1位总和指令梯形图与执行过程

    (a)梯形图；(h)执行过程。
