FX2N系列PLC的带进位循环右移指令

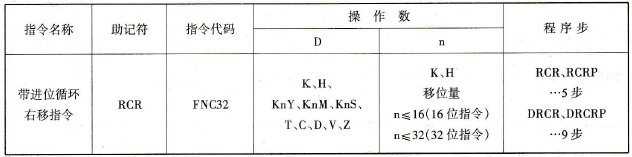

    (1)带进位循环右移指令的助记符、指令代码、操作数及程序步如表6- 30所列。

    表6- 30  带进位循环右移指令



    (2)指令梯形图如图6- 53所示。



    图6- 53  带进位循环右移指令梯形图

    (3)指令说明：

    ①当X0由OFF→ON变化时，D0中的内容进行4位循环右移，如图6- 54所示。此时进位标志M8022 -起包含在循环中移动，每次移动中最后一个从低位移出的数进入进位标志中。



    图6 – 54  带进位循环右移指令执行过程

    ②当指定位元件作为目标操作数的场合，只有K4(16位指令)或K8（32位）有效（如K4Y10、K8M0等）。

    ③采用连续执行型指令时，每个扫描周期都执行一次（右移4位），因此，建议采用脉冲执行型指令。
