FX2N系列PLC的解码指令
来源:艾特贸易2017-06-04
简介(1) 解码指令的助记符、指令代码、操作数及程序步如表 6- 39 所列。 表 6 - 39 解码指令 (2) 指令梯形图如图 6- 68(a) 所示。 (3) 指令说明: ①当 [D] 是位元件时,用相应的位元件置 1 或置

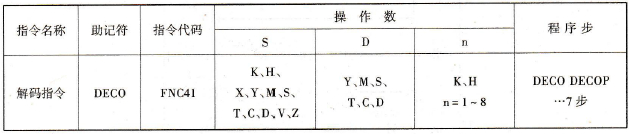

(1)解码指令的助记符、指令代码、操作数及程序步如表6- 39所列。
表6 - 39 解码指令
(2)指令梯形图如图6- 68(a)所示。
(3)指令说明:
①当[D]是位元件时,用相应的位元件置“1”或置“0”来表示指令的执行结果,如图6 - 68(a)中[n]=K3,说明解3位码,这3位码对应X2 - X0的状态来表达,3位码对应有8种结果,所以用M10 - M17的8个位元件表示,如X2 - X0=(101)2=5,则位元件M15 =1,如图6- 68(b)所示。
②当[D]是字元件时,用相应字元件中的位来表示指令执行的结果,如图6- 68(c)中D0=H1AAE,而[n]=K3,表示对D0的低3位解码,D0的低3位是(110)2=6,所以,目标数D1的b6位为“1”,其余位为“0”。

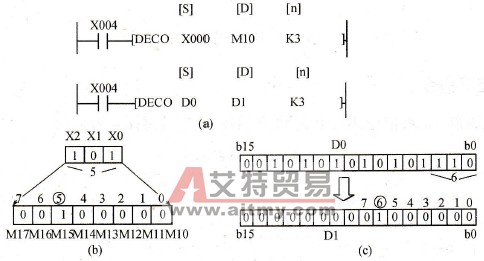

图6-68 解码指令梯形图与执行过程
(a)梯形图;(b)执行过程。
③当n在K1-K8之间变化,则解码的数值为2-255,此时解码所需的占用的目标软元件不要在其他控制中重复使用。
例6-14用一个按钮控制5台电动机的起停,这5台电动机由Y0→Y4控制。操作方法:假设要启动第三台电动机,按按钮X0是两短一长(按住按钮超过2s),按动三下,则Y2置ON,第三台电动机启动后,再按一下,电动机停止。其他电动机也按此方法进行控制。试编写PLC控制程序。
解:可以用解码指令DECO编程,控制程序梯形图如图6- 69所示。

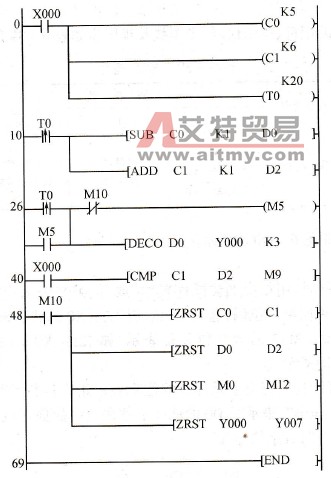

图6 – 69 控制程序梯形图
