FX2N系列PLC的二进制浮点转换为十进制浮点指令

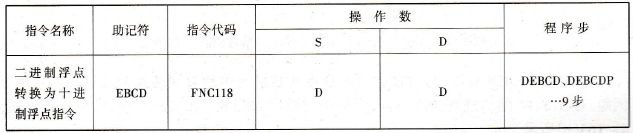

    (1)二进制浮点转换为十进制浮点指令的助记符、指令代码、操作数及程序步如表6 - 97所列。

    表6 – 97  二进制浮点转换为十进制浮点



    (2)指令梯形图如图6- 163所示。



    图6 – 163  二进制浮点转换为十进制浮点梯形图

    (3)指令说明：

    ①该指令的功能是将源数据二进制浮点值转换为十进制浮点值，存于目标地址中。

    ②二进制浮点数尾数部23位，指数部8位，符号1位。而十进制浮点数前16位是指数，后16位是尾数，格式是[D20]×10[D21]。

    ③浮点运算在PLC内全部以二进制浮点值为基础。但是由于二进制浮点值为不易判断的数值，所以将其转换为十进制浮点格式，通过外部设备监测就容易了。
