FX2N系列PLC的串行数据传送指令

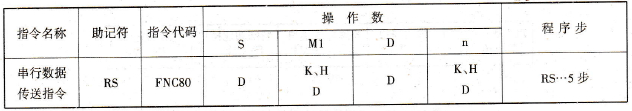

    (1)串行数据传送指令的助记符、指令代码、操作数及程序步如表6- 86所列。

    表6- 86  串行数据传送指令



    (2)指令梯形图如图6- 142所示。



    图6 – 142  串行数据传送指令梯形图

    (3)指令说明：

    ①该指令是PLC通过RS232串行数据传送模块和外围设备进行数据传送。

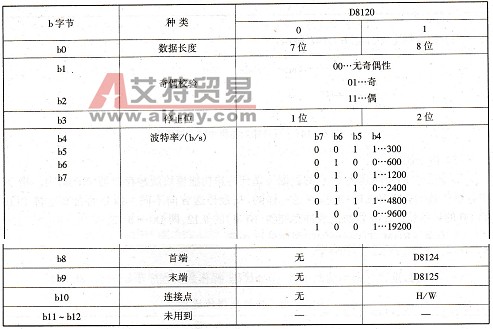

    ②设置串行数据传送参数。串行数据传送必须保证PLC与外部设备的数据传送格式要一致，PLC是通过D8120进行设定，传送模式的设置如表6- 87所列。

    表6- 87  串行数据传送模式设置



    如串行数据传送格式设定如下：



    则表示数据长度是7位、停止位是1位、偶校验、波特率为9600。

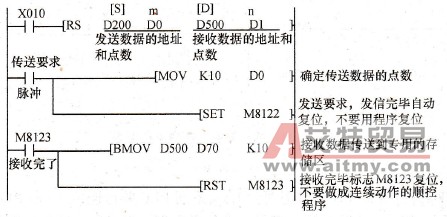

    ③收发信的控制程序指令梯形图如图6 - 143所示。



    图6 – 143  串行数据传送指令梯形图



·RS指令的驱动输入X010置于ON时，可编程控制器处于接收等待状

  态。

·在接收等待状态或接收完毕状态，用脉冲指令使M8122置位时，从

  D200发送D0点的数据，发送完毕时M8122自动复位。

·可编程控制接收数据时，等到其接收完毕，再进行发送，此间，发送标志

  M8121工作。

·接收起始数据后，接收完毕标志M8123直到转为ON，一直接收数据。

·在接收起始数据过程中，一旦要求发送，就会产生数据干扰。



·接收完毕标志M8123置于ON，再将接收数据传送至其他寄存地址后，

  将M8123复位。

·M8123复位后，再次转为接收等待状态。在M8123运作过程中，即使

  要求发送，M8123也不能复位，但能发送。M8123的复位由顺控程序

  进行。

·按(D1)=0执行RS指令时，M8123（执行完毕标志）不运作，也不转为

  接收待机。M8123转为OFF时，转为接收待机。
