FX2N系列PLC的写特殊功能模块指令

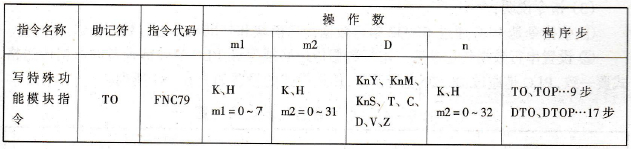

    (1)写特殊功能模块指令的助记符、指令代码、操作数及程序步如表6- 85所列。

    表6- 85  写特殊功能模块指令



    (2)指令梯形图如图6- 141所示。



    图6 – 141  写特殊功能模块指令梯形图

    (3)指令说明：

    ①该指令的功能是将PLC的数据传送到特殊功能模块缓冲存储器(BFM)中。指令中各操作数的含义和FROM指令是一样的，只是传送方向不同。指令的含义是将PLC的D0的数据传给1号模块的缓冲存储器(BFM)的#12，即D0→#12。

    ②有关FROM、TO指令的应用详见前面的文章。
