FX2N系列PLC的ASCII码打印输出指令

    (1) ASCII码打印输出指令的助记符、指令代码、操作数及程序步如表6- 83所列。

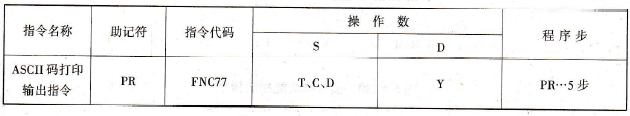

    表6 - 83   ASCII码打印输出指令



    (2)指令梯形图如图6- 137所示。



    图6 - 137   ASCII码打印输出指令梯形图

    (3)指令说明：

    ①如同ASCII码转换指令，ASC数据若存在D300 - D303，发送顺序以A为起始，最后发送H。

    ②发送输出为Y0 - Y7，其他选通脉冲信号Y10，正在执行标志Y11工作。动作时序如图6 - 138所示。

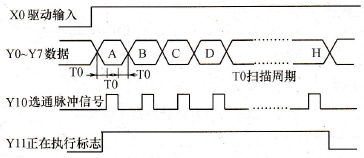

    图6 - 138   ASCII码打印输出指令动作过程

    ③驱动输入X0在指令执行中被置于OFF时传送即被中断。再次将X0置ON时，从头开始工作。
