FX2N系列PLC的模拟量读出指令

    (1)模拟量读出指令的助记符、指令代码、操作数及程序步如表6-92所列。

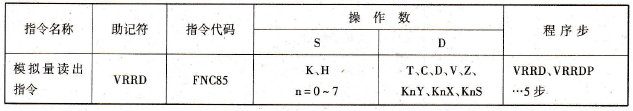

    表6-92  模拟量读出指令



    (2)指令梯形图如图6-153所示。

    (3)指令说明：

    该指令是读取模拟量调整器FXIN-8AV-BD或FX2N-8AV-BD上的数据。模拟量调整器是一种功能扩展板，安装到FX1S/FX1N系列或FX2N系列的PLC主单元上，如图6-154所示。每块板上有8个电位器，编号是0-7，通过调整电位器，可以得到数据(0-255)存于目标操作数[D]中。



    图6-153  模拟量读出指令梯形图



    图6-154  模拟量调整器
