FX2N系列PLC的特殊定时器指令

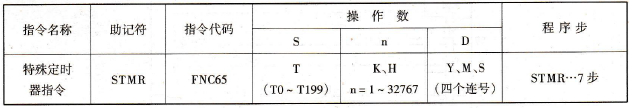

    (1)特殊定时器指令的助记符、指令代码、操作数及程序步如表6- 65所列。

    表6 – 65  特殊定时器指令

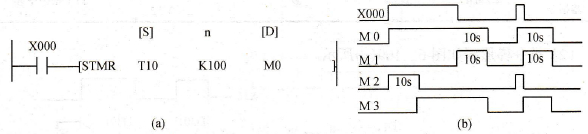

    (2)指令梯形图如图6- 110(a)所示。

    (3)指令说明：

    ①特殊定时器指令用来产生延时断开定时、单脉冲定时和闪动定时的作用。

    ②指令中n的值是[S]指定定时器的设定值，单位是ms，如K100表示延时10s。

    ③指令中的目标数[D]涉及四个连号的位元件M0 - M3，M0是延时断开定时器，M1是单脉冲定时器，M2、M3是为闪动而设立的。时序图如图6- 110(b)所示。



    图6 – 110  特殊定时器指令梯形图与时序图

    (a)梯形图；(b)时序图。

    ④当X0为OFF时，M0、M1、M3经过设定值的时间后关断，T10同时复位。
