FX2N系列PLC的校验码指令

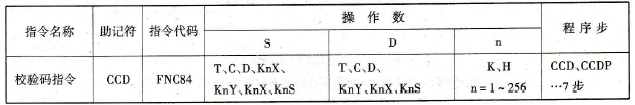

    (1)校验码指令的助记符、指令代码、操作数及程序步如表6- 91所列。

    表6 - 91  校验码指令

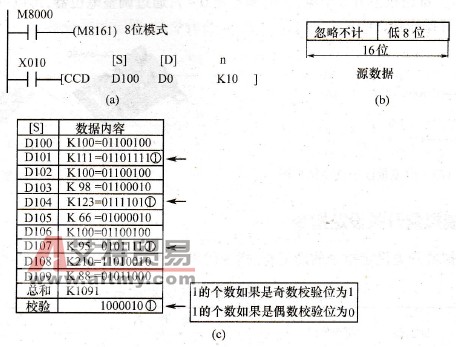

    (2)指令梯形图如图6- 151(a)所示。



    图6 – 151  校验码指令梯形图及使用说明

    (a)梯形图；(b)源数据；(c：)使用说明。

    (3)指令说明：

    该指令是以[S]指定的数据为起始的n点（仅低8位），求其总和与校验码并存于[D]和[D]+1的数据中，用于通信数据的检验。

    程序变换如图6 - 152所示。



    图6 – 152  校验码指令使用说明
