FX2N系列PLC的示教定时器指令

    (1)示教定时器指令的助记符、指令代码、操作数及程序步如表6- 64所列。

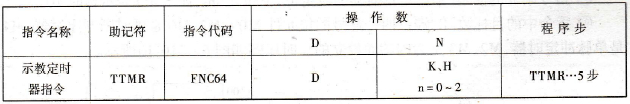

    表6 – 64  示教定时器指令



    (2)指令梯形图如图6- 109(a)所示。

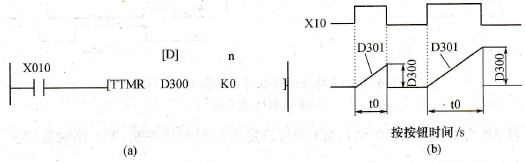

    图6 – 109  示教定时器指令梯形图及时序图

    (a)梯形图；(b)时序图。

    (3)指令说明：

    ①该指令的目标操作数[D]涉及两个数据寄存器D300、D301。其中D301测定按钮X10接通的时间，乘以其中n指定的倍率存人D300。由此可以通过按钮调整定时器的设定时间。时序图如图6 - 109(b)所示。

    ②如按钮X10接通的时间为t0时，根据n的值，实际的D300的值如下：

    ③当X10为OFF时，D301复位，D300不变。
