FX2N系列PLC的ASCII码转换为十六进制数指令

    (1) ASCII码转换为十六进制数指令的助记符、指令代码、操作数及程序步如表6 - 90所列。

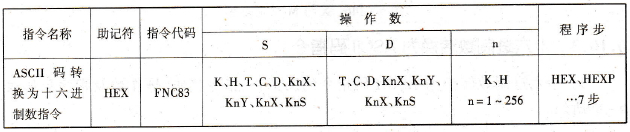

    表6 - 90   ASCII码转换为十六进制数指令



    (2)指令梯形图如图6- 149所示。



    图6 - 149   ASCII码转换为十六进制数指令梯形图

    (3)指令说明：

    ①该指令是把源操作数[S]中的ASCII码转换为十六进制数，结果存放于目标操作数[D]中。n表示转换字符的个数。

    ②当M8161t= OFF时，表示源操作数[S]中是16位，即存有两个字符的ASCII码。

    当M8161=ON时，表示源操作数[S]中是低8位有效。

    例如：当n= K4时，HEX指令数据操作形式如图6- 150所示。

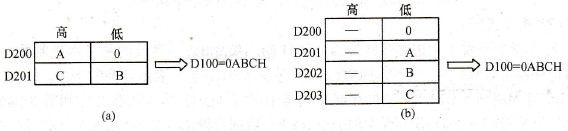

    图6 - 150   HEX指令数据操作形式

    (a) M8161=OFF，16位形式；(b) M8161= ON，8位形式。
