FX2N系列PLC的十六进制数转换为ASCII码指令

    (1)十六进制数转换为ASCII码指令的助记符、指令代码、操作数及程序步如表6- 89所列。

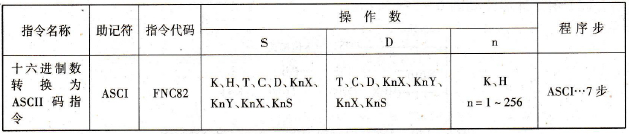

    表6 - 89  十六进制数转换为ASCII码指令



    (2)指令梯形图如图6- 147所示。



    图6 – 147  十六进制数转换为ASCII码指令梯形图

    (3)指令说明：

    ①该指令是将十六进制数转换为ASCII码。指令中[S]存放的是十六进制数，一个数据寄存器可以存放四个十六进制数。[D]存放ASCII码，n表示转换的个数。

    ②当M8161=OFF时，数据存储形式是16位。此时[D]中的高8位和低8位分别存放一个字符的ASCII码。当M8161=ON时，数据存储形式是8位，低8位存放一个字符的ASCII码。

    例如：n= K4，D100= OABCH。

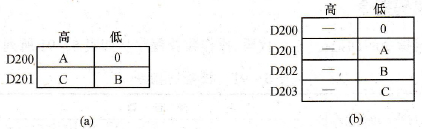

    图6 - 148   ASCII码的存放形式

    (a)当M8161= OFF时，16位形式；(b)当M8161= ON时，8位形式。
