FX2N系列PLC的并行数据传送指令

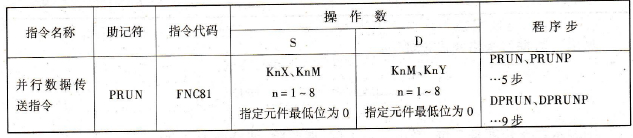

    (1)并行数据传送指令的助记符、指令代码、操作数及程序步如表6- 88所列。

    表6 – 88  并行数据传送指令

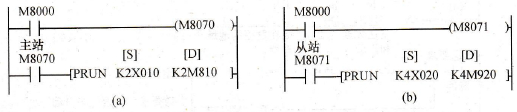

    (2)指令梯形图如图6- 144所示。



    图6 – 144  并行数据传送指令梯形图

    (3)指令说明：

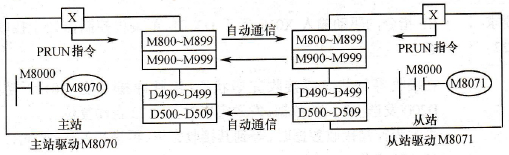

    ①利用FX2N - 485 - BD可以把两台FX2N系列PLC并行连接，一台PLC作为主站，另一台PLC作为从站。主站和从站可以自动传送数据（不需要PRUN指令，通信自动执行）。数据传送的示意图如图6 - 145所示。



    图6- 145  并行数据传送

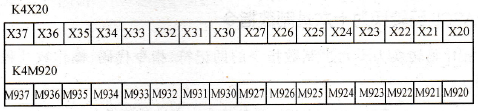

    ②指令中[S]是指定主站、从站的输入端元件号，[D]是指定主站、从站接受数据的辅助继电器。当M8070由OFF→ON时，主站的输入X10 - X17送到主站的M810 - M817。M8071由OFF→ON，从站的输入X20 - X37送到从站的M920 - M937。输入的数据按八进制处理。其对应关系如图6 - 146所示。

    ③主站与从站的通信可以是100点/100点的ON/OFF信号和10字/10字的16位数据。通信时间包括发送和接收，总数为70ms+主站扫描周期(ms)+从站扫描周期(ms)。



    图6-146   X与M对应关系
