FX2N系列PLC的数据检索指令

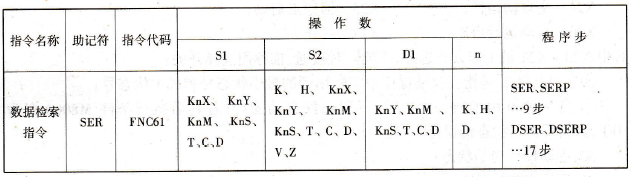

    (1)数据检索指令的助记符、指令代码：操作数及程序步如表6- 59所列。

    表6 – 59  数据检索指令



    (2)指令梯形图如图6- 101所示。



    图6- 101  数据检索指令梯形图

    (3)指令说明：

    ①该指令的功能是从原操作数[S1]为首的[n]个数据中检索符合[S2]的数据，检索的结果存在以[D]为首的5个数据寄存器中。

    ②该指令的检索结果是：检索表中与[S2]相等的值的个数，检索表6- 60中第一个与[S2]相等的数，检索表中最后一个和[S2]相等的数，检索表中最小的一个数，检索表中最大的一个数。

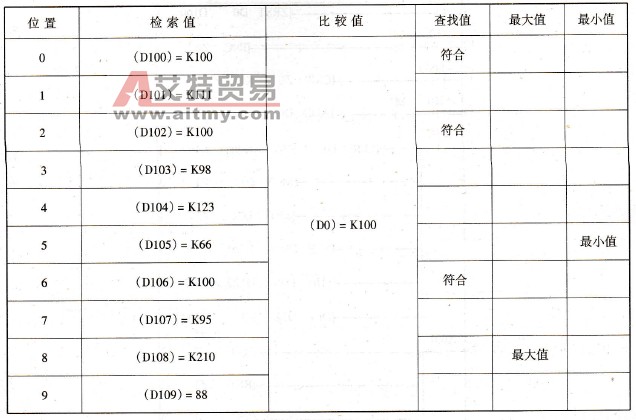

    表6 – 60  检索列表



    ③待查的源操作和检索的结果如表6 - 61所列。

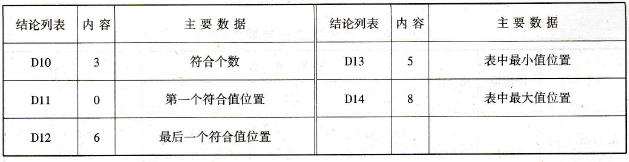

    表6 - 61  检索结果



    例6 - 21用数据检索指令编一个程序，完成如下功能：有10个评委打分，所打的分数分别存在D1 - D10中，求去掉一个最高分和一个最低分后的平均分。

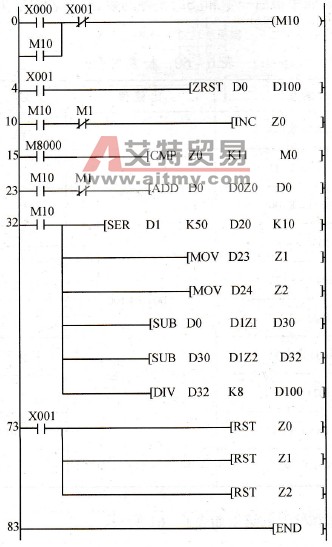

    分析：先利用变址累加的方法求D1 - D10的和，然后用SER指令找出表中最大数和最小数的地址，再利用变址从总和中减掉最大值和最小值，所得结果除以8为最后得到的平均分。控制程序梯形图如图6 - 102所示。



    图6 – 102  控制程序梯形图
