FX2N系列PLC的触点比较指令LD※

    (1)该指令的助记符、指令代码、操作数及程序步如表6- 119所列。这部分指令有FNC224 - FNC230，如表6- 120所列。

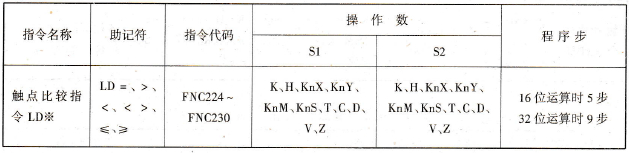

    表6 - 119  触点比较指令LD※

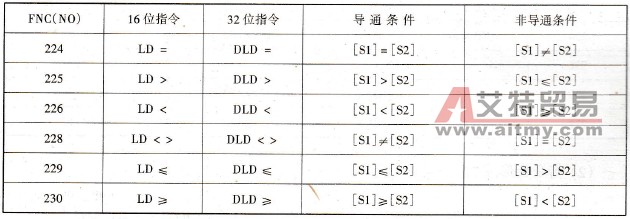

    表6 - 120  触点比较指令LD※



    (2)指令梯形图如图6- 188所示。

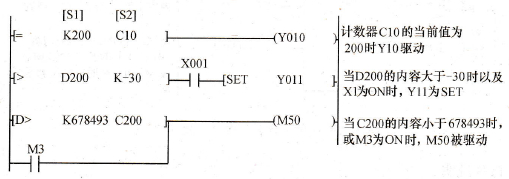

    图6- 188  触点比较指令LD指令梯形图

     (3)指令说明：

    该指令为连接母线型接点比较指令，两个数[S1]、[S2]进行BIN比较，根据其结果，判断触点是否接通。
