FX2N系列PLC的点位控制指令使用注意事项

    (1)点位控制指令FNC156(ZRN)、FNC157( PLSV)、FNC158( DRVI)及FNC159(DRVA)编程时均可多次使用，但应当注意：

    ①不可出现双线圈现象，即不可同时有两条指令驱动同一个目标线圈，因为目标线圈仅限Y000、Y001，故指令多次使用时极易产生双线圈现象。

    ②当指令执行条件OFF后，必须等该指令目标元件对应的脉冲输出中监控标志(Y000对应M8147，Y001对应M8148) OFF后，再经一个扫描周期方可再次驱动同一指令。

    ③FNC57 PLSY、FNC59 PLSR的目标元件也是Y000与Y001，故最好用FNC158DRVI来代替FNC57和FNC59。如一定要使用FNC57和FNC59时，前三条注意事项也适用于这两指令。

    ④Y000、Y001做高速输出时其性能指标是，电压DC5V - 24V，电流10mA -100mA，输出频率小于100kHz。

    (2)相关器件表（表6-130和表6-131）。

    表6 – 130  相关器件表



    表6 - 131  相关器件表



    (3)与MR-J2型伺服放大器连接例（图6- 208）。

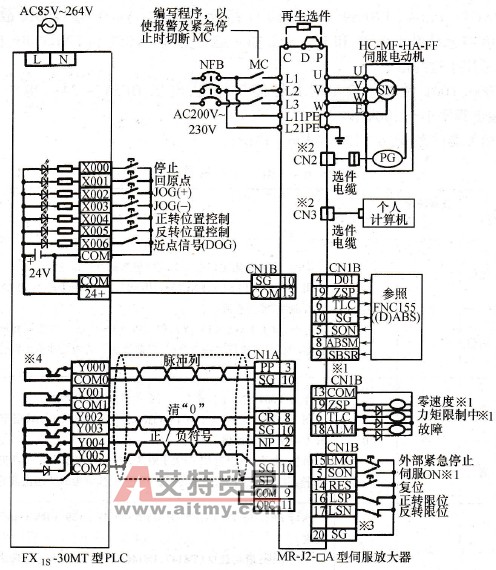

    图6 – 208  与MR- J2型伺服放大器连接

    ①当进行绝对位置检测时．将与可编程控制器相连接。

    ②由于CNIA、CNIB、CN2和CN3接口形状相同，往往容易接错插头导致故障发生。

    ③将限位开关接于伺服放大器侧。

    ④务必使用晶体管输出方式。
