FX2N系列PLC的格雷码变换指令

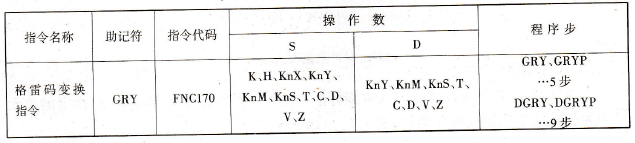

    (1)格雷码变换指令的助记符、指令代码、操作数及程序步如表6-117所列。

    表6 - 117  格雷码变换指令

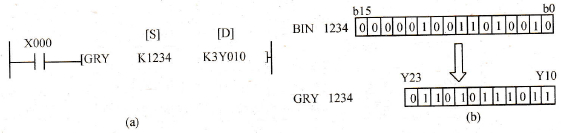

    (2)指令梯形图如图6- 186(a)所示。

    (3)指令说明：

    该指令的功能是将[s]中的二进制码转换成格雷码，存入目标操作数[D]中。转换过程如图6 - 186(b)所示。



    图6 – 186  格雷码变换指令梯形图与转换过程

    (a)梯形图；(b)转换过程。
