FX2N系列PLC的时钟数据写入指令

    (1)时钟数据写入指令的助记符、指令代码、操作数及程序步如表6-115所列。

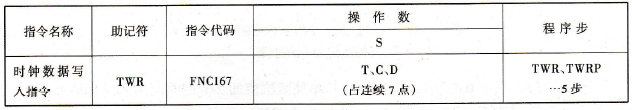

    表6 - 115  时钟数据写入指令



    (2)指令梯形图如图6-184所示。



    图6 – 184  时钟数据写入指令梯形图

    (3)指令说明：

    向PLC内置的实时计数器写入时刻数据。要写入的数据预先存在以[S]指定的单元号码为起始的7点数据寄存器内，如表6 - 116所列。

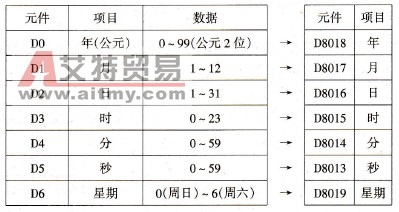

    表6 – 116  数据寄存

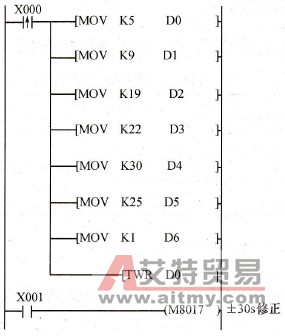

    例6 - 30校正PLC内的时钟：2005年9月19日（星期一）22点30分25秒。指令梯形图如图6 - 185所示。



    图6 - 185  时钟数据写入指令梯形图
