FX2N系列PLC的时钟数据读出指令

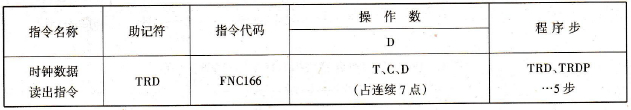

    (1)时钟数据读出指令的助记符、指令代码、操作数及程序步如表6- 113所列。

    表6 - 113  时钟数据读出指令



    (2)指令梯形图如图6- 183所示。



    图6 – 183  时钟数据读出指令梯形图

    (3)指令说明：

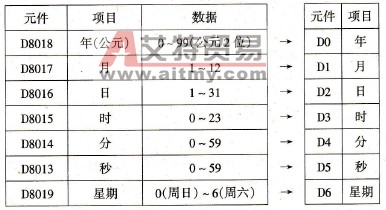

    该指令的功能是将PLC内的实时时钟数据寄存器读到7点的目的地址中。PLC内的时钟数据寄存器为D8013 - D8019，如表6- 114所列。



    表6 - 114  时钟数据寄存
