FX2N系列PLC的变速脉冲输出指令

    (1)变速脉冲输出指令的助记符、指令代码、操作数及程序步如表6- 127所列。

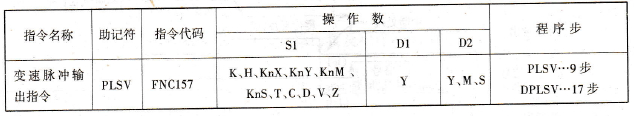

    表6 – 127  变速脉冲输出指令



    (2)指令梯形图如图6- 199所示。



    图6 – 199  变速脉冲输出指令梯形图

    (3)指令说明：

    ①指令中各操作数的含义如下：

    ·[S]指定输出脉冲频率，16bit指令10Hz - 32767Hz;32bit指令10Hz - 100kHz;

    ·[D1]指定脉冲输出点，仅限Y000与Y001，必须用晶体管输出单元；

    ·[D2]指定旋转方向控制输出点，(D2)=ON正转；[D2]=OFF反转。

    ②在脉冲输出过程中可自由改变输出脉冲频率，故称变速输出。在启动／停止时没有加／减速过程，如需软启动／停止，可利用RAMP FNC67指令改变[S]的值。

    ③在脉冲输出过程中指令驱动接点OFF，则不经减速立即停止脉冲输出。指令驱动接点OFF后，在脉冲输出中标志（Y000对应M8147，Y001对应M8148）仍为ON期间不可再次驱动本指令。

    ④旋转方向的正／反由脉冲输出频率[S]的正、负号来决定。

    ⑤相关软元件如下：

    ·[D8141（高位），D8140（低位）]  向Y000输出脉冲数，反转时减少（32位）；

    ·[D8143（高位），D8142（低位）]  向Y001输出脉冲数，反转时减少（32位）；

    ·[M8145]  Y000脉冲输出停止（立即停止）；

    ·[M8146]  Y001脉冲输出停止（立即停止）；

    ·[M8147]  Y000脉冲输出中监控(BUSY/READY)；

    ·[M8148]  Y001脉冲输出中监控(BUSY/READY)。
