FX2N系列PLC的时钟数据减法指令

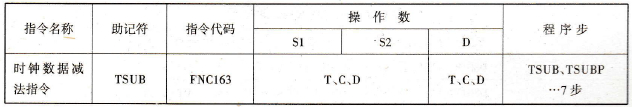

    (1)该指令的助记符、指令代码、操作数及程序步如表6-112所列。

    表6-112  时钟数据减法指令

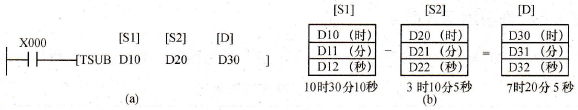

    (2)指令梯形图如图6-182(a)所示。

    (3)指令说明：

    ①该指令的功能是以[S1]为起始的3点减去以[S2]为起始的3点的数据，结果存入以[D]为起始的3点中。运行过程如图6-182(a)所示。



    图6-182  时钟数据减法指令梯形图与运行过程

    (a)梯形图；(b)运行过程。

    ②运算结果小于0时，借位标志为ON，单纯减法值加24h的时间作为运算结果存入。

    ③运算结果为0(0时0分0秒)时0标志为ON。

    ④关于“时”、“分”、“秒”的设定范围与内置的实时计时器的处理，与时钟数据比较指令相同。
