FX2N系列PLC的时钟数据加法指令

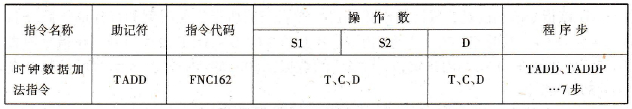

    (1)时钟数据加法指令的助记符、指令代码、操作数及程序步如表6-111所列。

    表6-111  时钟数据加法指令

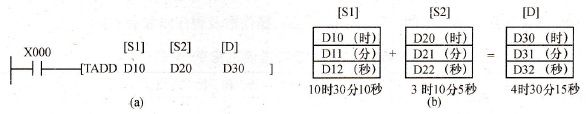

    (2)指令梯形图如图6-181(a)所示。

    (3)指令说明：

    ①该指令的功能是以[S1]为起始的3点时刻加上以[S2]为起始的3点时刻的数据，结果存入以[D]为起始的3点中。运行过程如图6- 181(b)所示。



    图6 – 181  时钟数据加法指令梯形图与运行过程

    (a)梯形图；(b)运行过程。

    ②运算结果超过24h时，进位标志为ON，单纯加法值减去24h的时间作为运算结果存人。

    ③运算结果为0(0时0分0秒)时0标志为ON。

    ④关于“时”、“分”、“秒”的设定范围与内置的实时计时器的处理，与时钟数据比较指令相同。
