FX2N系列PLC的时钟数据区间比较指令

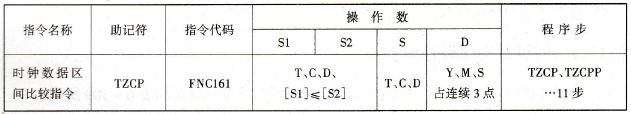

    (1)时钟数据区间比较指令的助记符、指令代码、操作数及程序步如表6- 110所列。

    表6 - 110  时钟数据区间比较指令

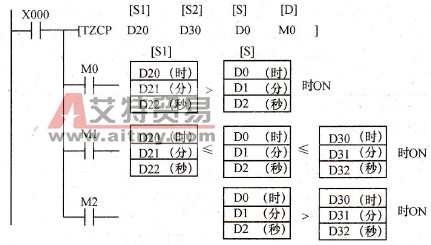

    (2)指令梯形图如图6- 180所示。



    图6 – 180  时钟数据区间比较指令梯形图

    (3)指令说明：

    ①关于“时”、“分”、“秒”的设定范围与内置实时计数器的处理与时钟数据比较指令相同。

    ②当X= OFF时，即使不执行TZCP指令，M0 - M2也保持X0在OFF前的状态。
