FX2N系列PLC的触点比较指令OR※

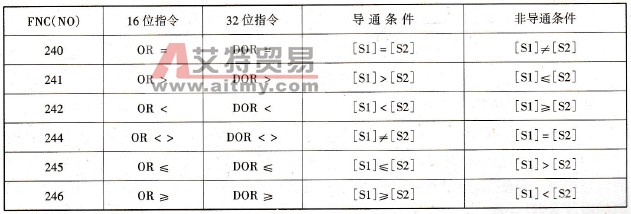

    (1)该指令的助记符、指令代码、操作数及程序步如表6-123所列。这部分指令有FNC240-FNC246，如表6- 124所列。

    表6 - 123  触点比较指令OR※



    表6 - 124  触点比较指令OR※



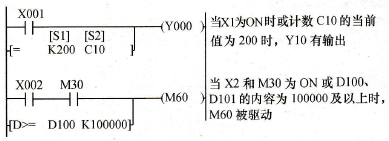

    (2)指令梯形图如图6- 190所示。



    图6 – 190  触点比较指令ORX梯形图

    (3)指令说明：

    该指令为触点并联型接点比较指令，两个数[S1]、[S2]进行BIN比较，根据其结果，判断触点是否接通。

    例6 - 31当PLC内置时钟运行至2008年10月3日11时11分10秒时，输出Y10并持续10s。

    分析：可以用PLC内的时钟数据寄存器和设定的时间进行比较，得出结果输出。

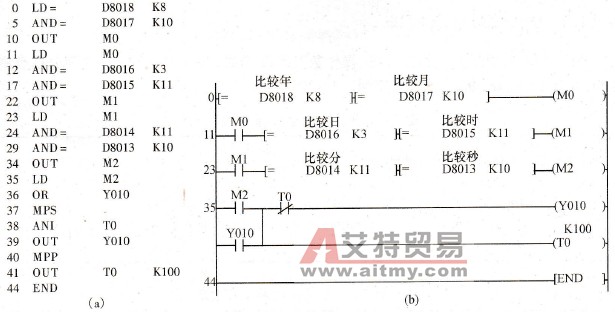

    指令表如图6 - 191(a)所示。指令梯形图如图6- 191(b)所示。



    图6-191  触点比较指令表与指令梯形图

    (a)指令表；(b)梯形图。
