FX2N系列PLC的触点比较指令AND※

    (1)该指令的助记符、指令代码、操作数及程序步如表6- 121所列。这部分指令有FNC232 - FNC238，如表6- 122所列。

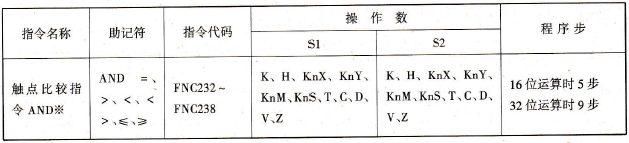

    表6 - 121  触点比较指令AND※

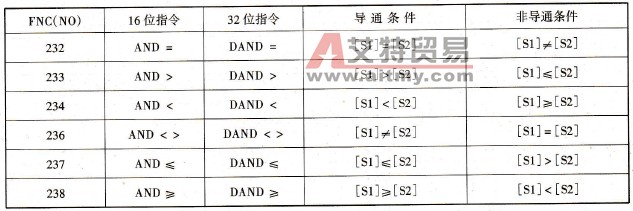

    表6 - 122  触点比较指令AND※

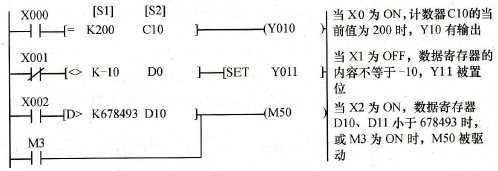

    (2)指令梯形图如图6- 189所示。



    图6 – 189  触点比较指令AND※梯形图

    (3)指令说明：

    该指令为触点串联型接点比较指令，两个数[S1]、[S2]进行BIN比较，根据其结果，判断触点是否接通。
