FX2N系列PLC的浮点SIN运算指令

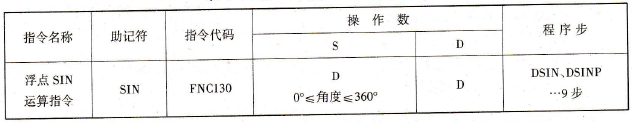

    (1)浮点SIN运算指令的助记符、指令代码、操作数及程序步如表6- 105所列。

    表6 - 105  浮点SIN运算指令



    (2)指令梯形图如图6- 173(a)所示。

    (3)指令说明：

    该指令的功能是求源操作数指定的角度（以弧度为单位）的sin值，并传送到目标操作数中。转换过程如图6 - 173(b)所示。



    图6- 173  浮点SIN运算指令梯形图与转换过程

    (a)梯形图；(b)转换过程。

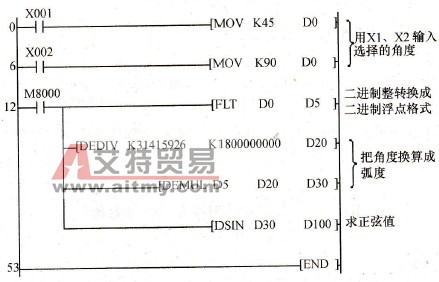

    例6- 28求sin45°和sin90°的值。指令梯形图如图6- 174所示。



    图6 – 174  浮点SIN运算指令梯形图
