FX2N系列PLC的二进制浮点转换为二进制整数指令

    (1)二进制浮点转换为二进制整数指令的助记符、指令代码、操作数及程序步如表6 - 104所列。

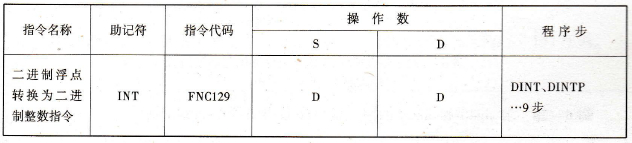

    表6 – 104  二进制浮点转换为二进制整数指令



    (2)指令梯形图如图6- 172所示。

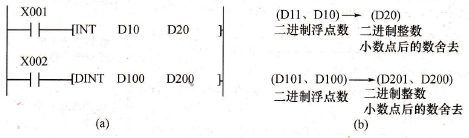

    图6 – 172  二进制浮点转换为二进制整数指令

    (a)梯形图；(b)转换过程。

    (3)指令说明：

    ①该指令的功能是将源操作数中的二进制浮点数转换为二进制整数，小数点后的数舍去。转换时不满1而舍去时，借位标记为ON。

    ②运算结果为“0”时，“0”标记为ON。

    ③运算结果超出以下范围而溢出时，进位标记为ON。

    16位运算时：- 32768 - +32767；

    32位运算时：- 2147483648 - +2147483647。
