三菱FX系列PLC的功能指令的表示形式

    FX系列PLC采用计算机通用的助记符形式来表示功能指令。一般用指令的英文名称或缩写作为助记符，如图4-1中的指令助记符MEAN，就是用来表示取平均值的指令。

    有少数的功能指令只需要指定功能号，而大多数功能指令在指定功能号的同时还需要指定操作元件，操作元件由1～4个操作数组成，图4-1所示的[S]表示源(Source)操作数，[D]表示目标( Destination)操作数。如果可以使用变址功能，则表示为[S·]和[D·]。若源或目标不止一个，则可表示为【S1·】，【S2·】，【D1·】，【D2·】等。用n或m表示其他操作数，它们常用来表示常数，或作为源操作数和目标操作数的补充说明。需注释的项目较多时，可以采用m1，m2等方式。

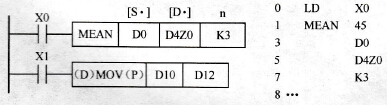

    图4-1  功能指令

    功能指令的功能号和指令助记符占一个程序步，16位操作与32位操作的每一个操作数分别占2个和4个程序步。图4-1中同时给出了功能指令MEAN的指令语句表和步序号。

    写入功能指令时，先按一下FNC键，再输入功能指令的编号，如MEAN的编号为FNC45。使用简易编程器HELP键的帮助功能，可以显示出功能指令助记符和编号的一览表。

    当图4-1中X0的常开触点接通时，执行的操作为【(D0)+(D1)+(D2) 1/3→(D420)，即求D0、D1和D2的平均值，结果送到目标寄存器D420，Z0是变址寄存器，如果Z0的内容为10，则运算结果送到D14。

    FX0N和FX0S只有两个变址寄存器V和Z，FX2N有16个变址寄存器V0～V7和20～27。
