三菱FX系列PLC的高速计数器的区间比较指令

    高速计数器区间比较指令HSZ (Zone compare for High Speed Counter)的功能指令编号为FNC55，为32位运算，占17个程序步。

    源操作数[S1·]和[S2·]可取所有的数据类型，[S·]=C235～C255。目标操作数[D·]可取Y、M和S三个连续的元件，如图4-47中的目标操作数指定的是Y10、Y11和Y12。图中的X10为OFF时，C251和Y10～Y12被复位，当X10为ON且C251的当前值小于1 000时，Y10为ON，Y11和Y12为OFF;当1 000≤C251的当前值≤1 200时，Y11为ON，Y10和Y12为OFF;当C251的当前值大于1 200时，Y12为ON，Y10和Y11为OFF。计数、比较和外部输出均采用中断方式进行，HSZ指令仅在脉冲输入时才能执行，所以其最初的驱动可用区间比较指令ZCP来控制。Y10、Y11和Y12可用于高速、低速和制动控制（如图4.48所示）。

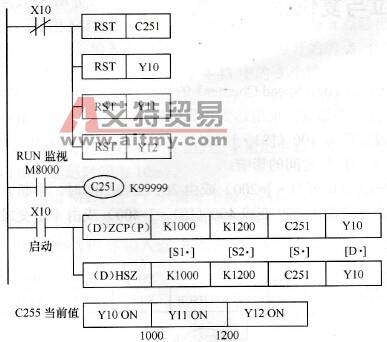

    图4.47  高速计数器区间比较



    图4.48  高速、低速和制动控制
