1．问题的提出

本例通过介绍运用基本的编程指令来控制电动机的点动及连续运行，进而引出可编程控制器的基本逻辑指令。

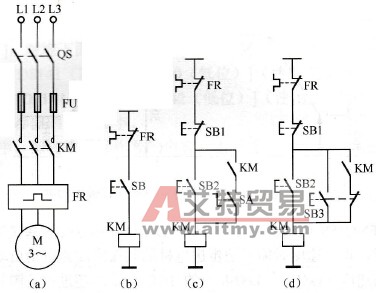

在生产实践过程中，某些生产机械常要求既能正常启动，又能实现调整位置的点动工作。图4-113所示为几种常用的继电一接触器系统实现的控制线路。

异步电动机控制线路图

图4-113 异步电动机控制线路图

图4-113 (a)为主电路。工作时，合上刀开关QS，三相交流电经过QS、熔断器FU、接触器KM主触点和热继电器FR至三相交流电动机。

图4-113 (b)为最简单的点动控制线路。启动按钮SB没有并联接触器KM的自锁触点，按下SB，KM线圈通电，松开按钮SB时，接触器KM线圈又失电，其主触点断开，电动机停止运转。

图4-113 (c)是带手动开关SA的点动控制线路。当需要点动控制时，只要把开关SA断开，由按钮SB2来进行点动控制。当需要正常运行时，只要把开关SA合上，将KM的自锁点接入，即可实现连续控制。

图4-113 (d)中增加了一个复合按钮SB3来实现点动控制。需要点动运行时，按下SB3点动按钮，其常闭触点先断开自锁电路，常开触点闭合接通启动控制电路，KM接触器线圈得电，主触点闭合，接通三相电源，电动机开始运转。当松开点动按钮SB3时，KM线圈失电，KM主触点断开，电动机停止运转。

若需要电动机连续运转，由停止按钮SB1及启动按钮SB2控制，接触器KM的辅助触点起自锁作用。

输入输出接线图

图4-114 输入输出接线图

2．硬件连接

实现电动机的点动及连续运行所需的器件有：启动按钮SBI，停止按钮SB2，交流接触器KM，热继电器FR及刀开关QS等。外围电路的连接如图4-114所示。

由图4-114可知，启动按钮SB1接于X0，停止按钮接于X1，热继电器常开触点接于X2，交流接触器接于Y0，这就是端子分配，其实质是为程序安排控制系统中的机内元件。

3．系统的软件设计

可编程控制器的基本逻辑控制功能是基于继电一接触器控制系统而设计的，而控制功能的实现是由应用程序来完成的，而应用程序是由使用者根据可编程控制器生产厂家所提供的编程语言并结合所要实现的控制任务而设计的。梯形图便是诸多编程语言中较常用的一种类型，它是以图形符号及图形符号在图中的相互关系表示控制关系的编程语言，是从继电器电路图演变而来的。两者部分符号对应关系妇表4-13所示。

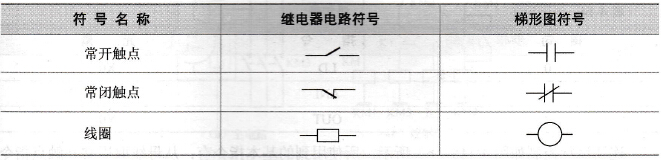

表4-13 符号对照表

符号对照表

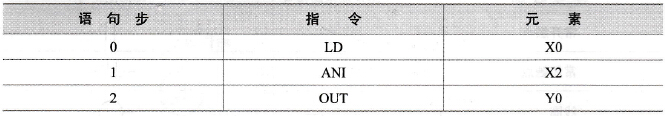

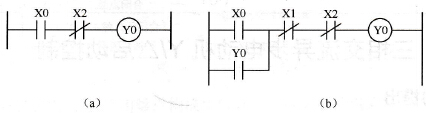

根据输入输出接线圈可设计出异步电动机点动运行的梯形图如图4-115 (a)所示。工作过程分析如下：当按下SB1时，输入继电器XO得电，其常开触点闭合，因为异步电动机未过热，热继电器常开触点不闭合，输入继电器X2不接通，其常闭触点保持闭合，则此时输出继电器Y0接通，进而接触器KM得电，其主触点接通电动机的电源，则电动机开始运行。当松开按钮SB1时，X0失电，其触点断开，Y0失电，接触点KM断电，电动机停止转动，即本梯形图可实现点动控制功能。大家可能发现，在梯形图中使用的热继电器的触点为常开触点，如果要使用常闭触点，梯形图应如何设计呢？

可编程控制器的优点之一是，在不改变硬件接线的情况下，通过变更软件设计可完成不同的控制任务。图4-115 (b)为电动机连续运行的梯形图，其工作过程分析如下。

电动机控制梯形图

图4-115 电动机控制梯形图

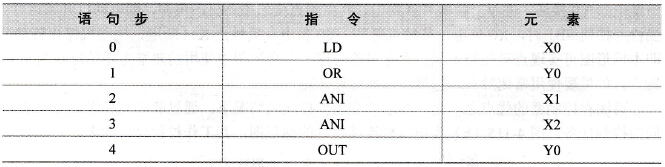

当SB1被按下时，X0接通，Y0置1，这时电动机连续运行。需要停车时，按下停车按钮SB2，串联于Y0线圈回路中的X1的常闭触点断开，Y0置1，电动机失电停车。梯形图4-115 (b)称为启一保一停电路。这个名称主要来源于图中的自保持触点Y0。并联在X0常开触点上的Y0常开触点的作用是当按钮SB1松开、输入继电器XO断开时，线圈Y0仍然能保持接通状态。工程中把这个触点叫做“自保持触点”。启一保一停电路是梯形图中最典型的单元，它包含了梯形图程序的全部要素。它们如下所示。
