三菱FX系列PLC的LD（触点型比较指令）

    LD是将比较触点连接到母线上的触点比较指令。触点的通／断取决于比较条件是否成立。该组指令的指令形式与触点的通／断条件如表4-8所示，编程举例如图4-95所示。

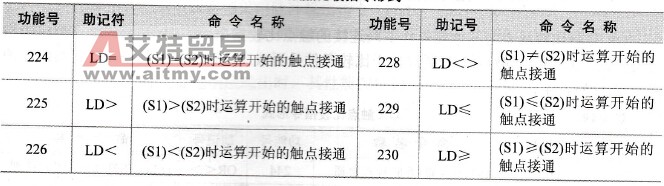

    表4-8    LD触点比较指令形式

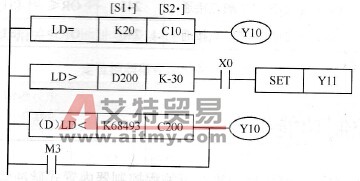

    图4-95   LD触点型比较指令

    图4-95中C10的当前值等于20时，Y10被驱动，D200的值大-30且X0为ON时，Y11被SET指令置位。32位计数器C200的当前值小于68 493，或M3为ON时，M50被驱动。
