PLC/变频器维修中电容器的测试技术

    1)万用表测试电容器

    用模拟式万用表的电阻挡测量电容器，虽然不能测出其容量和漏电阻的确切数值，更不能知道电容器所能承受的耐压，但对电容器的好坏程度能粗略判别，在实际工作中经常使用。一般用万用表的欧姆挡就可简单地测量出电容器的优劣情况，粗略地辨别其漏电、容量衰减或失效的情况。具体方法是：

    ①万用表电阻挡的选择：选择“R×1k”或“R×100k”挡（应先调零）。

    ②万用表的连接方法：测量一般电容器时，万用表的测试笔可任意接电容的两根引线。测量电解电容器时，万用表黑笔接正极，红笔接负极（电解电容器测试前应先将正、负极短路放电）。

    ③估测电容量。将万用表设置在电阻挡，表笔并接在被测电容的两端，在器件与表笔相接的瞬间，表针摆动幅度越大，表示电容量越大，这种方法一般用来估测0.01μF以上的电容器。

    ④电容器漏电阻的估测。除铝电解电容外，普通电容的绝缘电阻应大于10MΩ，用万用表测量电容器漏电阻时，将万用表置1×1k或1×10k倍率挡，当表笔与被测电容并接的瞬间，表针会偏转很大的角度，然后逐渐回转，经过一定时间，表针退回到∞Ω处，说明被测电容的漏电阻极大，若表针回不到∞Ω处，则示值即为被测电容的漏电阻值。铝电解电容的漏电阻应超过200kΩ才能使用。若表针偏转一定角度后，无逐渐回转现象，说明被测电容已被击穿，不能使用了。

    用万用表测试电容器时的现象和结论见表1-1。

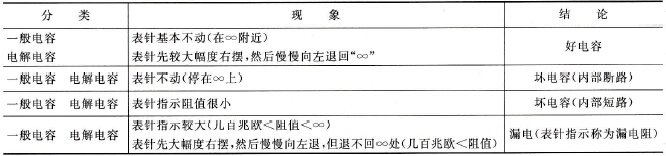

    表1-1  测试时的现象和结论



    2)谐振法测量电容器

    电容的主要作用是储存电能，它由两片金属中间夹绝缘介质构成。由于存在绝缘电阻（绝缘介质的损耗）和引线电感。而引线电感在工作频率较低时，可以忽略其影响。因此，电容的测量主要包括电容器容量与电容器损耗（通常用损耗因数D表示）两部分内容，有时需要测量电容器的分布电感。

    采用谐振法测量电容量时，将交流信号源、交流电压表、标准电感L和被测电容Cx连成如图1-2所示的并联电路，其中Co为标准电感的分布电容。

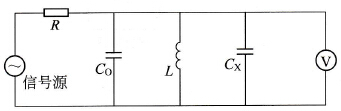

    图1-2  并联谐振法测量电容量

    测量时，调节信号源的频率，使并联电路谐振，即交流电压表读数达到最大值，反复调节几次，确定电压表读数最大时所对应的信号源的频率，则被测电容值Cx为

    (1-4)
