三菱FX系列PLC的浮点数比较指令

    (1)浮点数比较指令

    浮点数比较指令ECMP的功能指令编号为FNC110，源操作数[S1·]和[S2·]可取K、H和D，目标操作数为Y、M和S，占用3点，32位运算，占13个程序步。

    ECMP指令用来比较源操作数[S1]和[S2]，比较结果用目标操作数指定的元件的ON/OFF表示，常数参与比较时，则被自动转换为二进制浮点数。如图4-85所示。

    (2)二进制浮点数区间比较指令

    二进制浮点数区间比较指令EZCP的功能指令编号为FNC111，源操作数[S1·]、[S2·]和[S·]可取K、H和D，目标操作数为Y、M和S，占用3点，32位运算，占17个程序步，[S1·]应小于[S2·]。

    [S·]指定的浮点数与作为比较范围的源操作数[S1·]和[S2·]相比较，比较结果用目标操作数指定的元件的ON/OFF表示（如图4-86所示），常数参与比较时，则被自动转换为二进制浮点数。

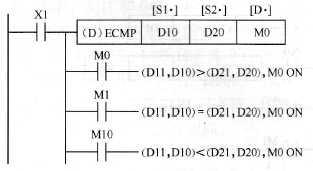

    图4-85  浮点数比较指令

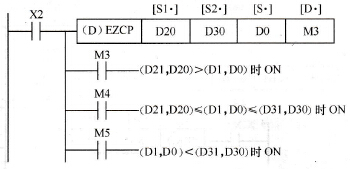

    图4-86  浮点数区间比较指令
