三菱FX系列PLC通信接口-RS-485

    RS-485是RS-422的变形，RS-422A采用全双工方式，两对平衡差分信号线分别用于发送和接收，所以采用RS-422接口通信时最少需要4根线。RS-485采用半双工方式，只有一对平衡差分信号线，不能同时发送和接收，最少只需两根连线。

    如图7-9所示，使用RS-485通信接口和双绞线可组成串行通信网络，构成分布式系统，系统最多可连接128个站。

    RS-485的逻辑“1”以两线间的电压差(为+(2～6)V)表示，逻辑“0”以两线间的电压差(为-(2～6)V)表示。接口信号电平比RS-232C低，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。由于RS-485接口具有良好的抗噪声干扰性、高传输速率(10Mbit/s)、较长的传输距离(1200m)和多站能力（最多128站）等优点，因此在工业控制中广泛应用。

    RS-422 RS-485接口一般采用使用9针的D型连接器。普通微机一般不配备RS-422和RS-485接口，但工业控制微机基本上都有配置。图7-10所示为RS-232C/RS-422转换器的电路原理图。



    图7-9  采用RS-485的网络

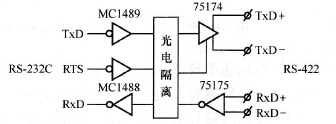

    图7-10  RS-232C/RS-422转换器的电路原理
