PLC输出线圈重复问题处理技术方法

来源：艾特贸易2017-06-04

简介在图 2-15(a) 所示的 PLC 梯形图中，同一个线圈 3 被排列在两个位置上，设在输入采样阶段 1 闭合， 2 断开；则在执行阶段由于 1 已经闭合，第一个线圈 3 的元件映像寄存器将接通，于是

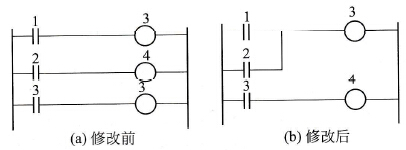

在图2-15(a)所示的PLC梯形图中，同一个线圈3被排列在两个位置上，设在输入采样阶段1闭合，2断开；则在执行阶段由于1已经闭合，第一个线圈3的元件映像寄存器将接通，于是4也被接通，但对于第二线圈3，由于2已断开，元件映像寄存器也被断开。所以输出处理阶段实际输出是4接通，3断开，当在编程过程中出现这种重复，输出工作时后面的输出将优先执行，故应对程序作修改，如图2-15(b)所示。
