PLC中FX2N-2DA模拟量输出模块的应用

    FX2N-2DA模拟量输出模块如图9-22所示。

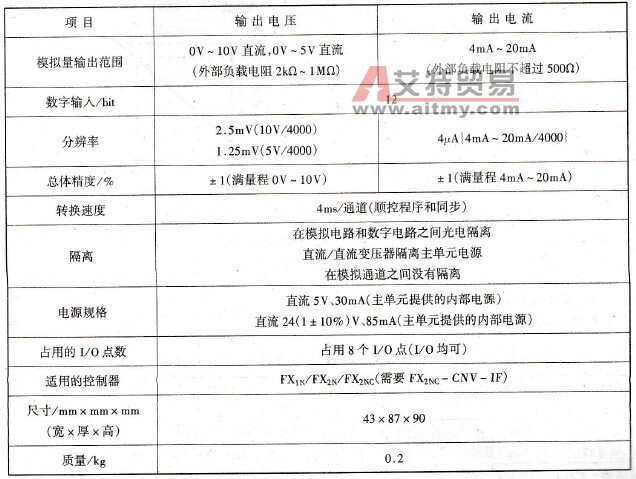

    图9-22    FX2N - 2DA    1．特点    (1)提供12bit高精度分辨率。    (2)2通道电压输出（0V - 10V直流，0V-5V直流）或电流输出（4mA-20mA直流）。    (3)对每一通道，可以规定电压输出或电流输出。    2．性能    性能如表9 - 12所列。    表9-12    FX2N - 2DA模拟量输出模块性能
    3．接线    接线如图9 - 23所示。

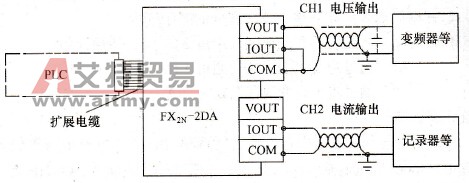

    图9- 23    FX2N - 2DA模拟量输出接线图    说明：    (1)当电压输出存在波动或有大量噪声时，在输出端连接0.1μF-0.47μF、DC 25V的电容。    (2)对于电压输出，将IOUT和COM短接。    4．输入／输出特性曲线    输入／输出特性曲线如图9 - 24所示。

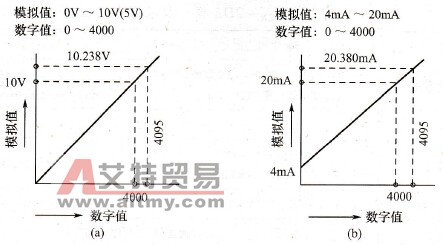

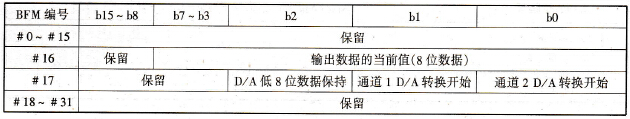

    图9-24    输入/输出特性曲线    (a)电压特性；(b)电流特性。    5．缓冲存储器(BFM)的分配    缓冲存储器(BFM)分-配表如表9 - 13所列。    表9 - 13    FX2N - 2DA缓冲存储器(BFM)分配
    说明：    (1) BFM#16。由BFM#17（数字值）指定的通道的D/A转换数据被写。D/A数据以二进制形式，并以低端8位和高端4位两部分的顺序进行。    (2) BFM#17：b0通过将1改变成“0”，通道2的D/A转换开始。   b1通过将1改变成“0”，通道1的D/A转换开始。    b2通过将1改变成“0”，D/A转换的低8位数据保持。    6．增益和偏置调整    FX2N - 2DA的增益和偏置利用电位器进行调整，出厂时，增益值偏置值是经过调整的，数字值是0~ 4000，电压值是0V - 10V。如果需要输出电流4mA-20mA或输出电压是0V - 5V时，有必要对增益值和偏置值进行调整。调整时，顺时针调，输出值加大。且按照先调增益再调偏置的顺序进行。    7．程序范例    1)连接FX0N系列PLC时    FX2N - 2DA处于0号位置，当XO接通时，CH1通道将D100中的数据转换成模拟量。X1接通时，CH2通道将D101中的数据转换成模拟量。至于需要电流输出或是电压输出，改变端口接线即可，和程序无关。程序梯形图如图9 - 25所示。    2)连接FX2N系列PLC时

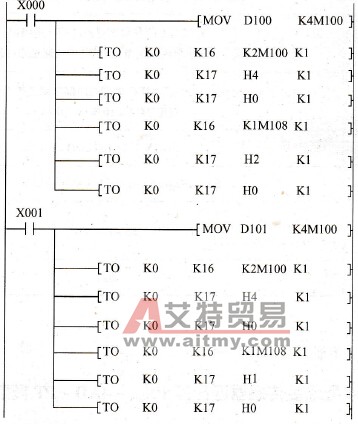

    图9-25    程序梯形图    当X0接通时，CH1将D100的数据转换成模拟量。当X1接通时，CH2将D101中的数据转换成模拟量。程序梯形图如图9 - 26所示。

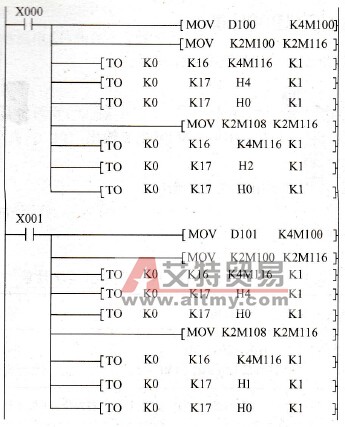

    图9-26    程序梯形图
