PLC中与Pt100型温度传感器匹配的FX2N-4AD-PT模拟量输

    与Pt100型温度传感器匹配的FX2N-4AD-PT模拟量输入模块如图9-28所示。

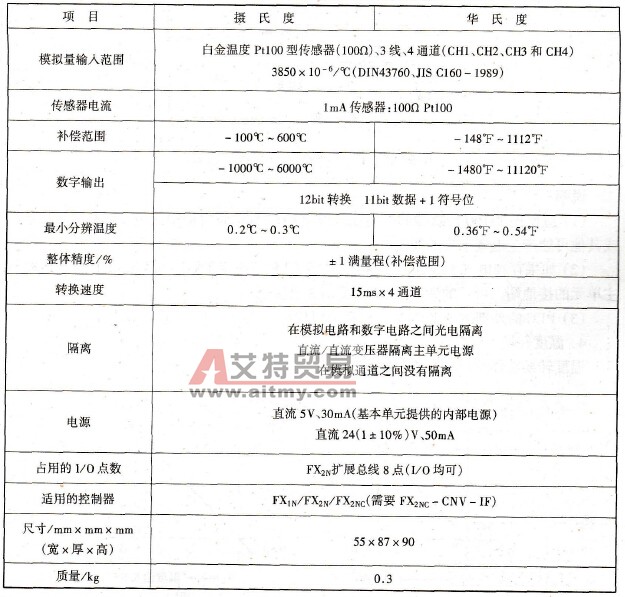

    图 9-28    FX2N - 4AD - PT    1．特点    (1)它与白金测温电阻（Pt100、3线型）温度传感器匹配。    (2)4路输入通道。    (3)测量单位为摄氏度(℃)或华氏度(℉)。    (4)分辨率很高：0.2℃- 0.3℃或0.36℉-0.54℉。    2．性能    性能如表9 - 15所列。    表9-15    FX2N - 4AD - PT模拟量输入模块性能

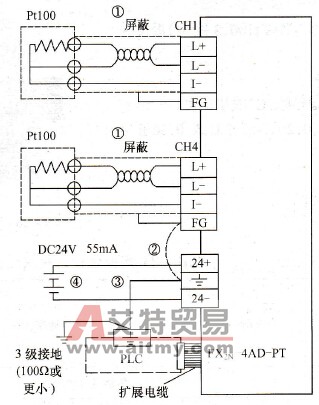

    3．接线    接线如图9 - 29所示。

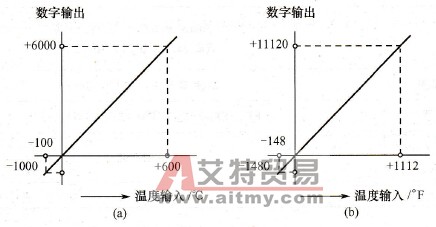

    图9-29   FX2N - 4AD - PT接线示意图    说明：    (1)应使用Pt100传感器的电缆或双绞屏蔽电缆作为模拟输入电缆，并且和电源线或其他可能产生电气干扰的线隔开。    (2)如果存在电气干扰，将外壳接地线端子(FG)连接FX2N - 4AD - PT的接地端与主单元的接地端。可行的话，在主单元使用3级接地。    (3) PLC的外部或内部24V电源都可以使用。    4．温度转换特性曲线    温度转换特性曲线如图9 - 30所示。

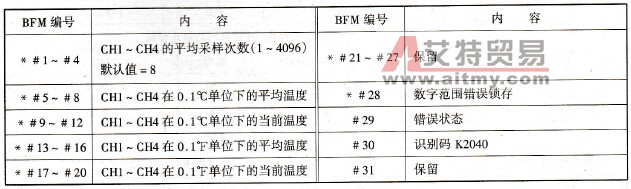

    图9-30    温度转换特性曲线    (a)摄氏温度；(b)华氏温度。    5．缓冲存储器(BFM)的分配    缓冲存储器(BFM)的分配如表9- 16所列。    表9-16     FX2N - 4AD - PT BFM分配

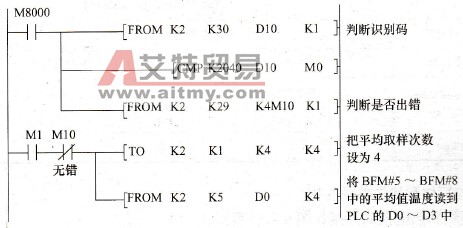

    6．程序范例    FX2N - 4AD - PT模块占用特殊模块2号的位置。平均值取样次数设为4。输入通道CH1 - CH4以℃表示的平均值分别保存在数据寄存器D0 - D4中。梯形图如图9- 31所示。
    图9-31    程序梯形图
