FX2N系列PLC的输出继电器(Y)
来源:艾特贸易2017-06-04
简介输出继电器是用来将 PLC 内部信号输出传送给外部负载(用户输出设备),输出继电器线圈是由 PLC 内部程序的指令驱动,其线圈状态传送给输出单元,再由输出单元对应的硬触点来驱动

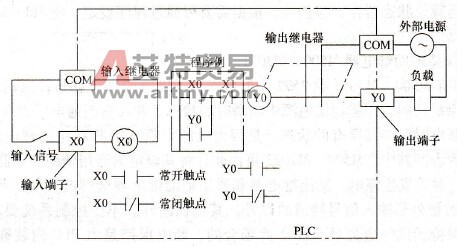

输出继电器是用来将PLC内部信号输出传送给外部负载(用户输出设备),输出继电器线圈是由PLC内部程序的指令驱动,其线圈状态传送给输出单元,再由输出单元对应的硬触点来驱动外部负载。图2-37所示为输出继电器Y0的等效电路。 图2-37 输出继电器Y0的等效电路 说明: 1)输出继电器以八进制编号。FX2N系列PLC带扩展时最多可有184点输出继电器(Y0 - Y267)。与输入继电器一样,基本单元的输出继电器编号是固定的,扩展单元和扩展模块的编号也是按与基本单元最靠近开始,顺序进行编号。 2)输出继电器只能程序驱动,不能外部驱动。 3)输出模块的硬件继电器只有一个外部输出的常开触点,梯形图中输出继电器的常开触点和常闭触点可以多次使用。 PLC的输出端是输出继电器(Y)向机外负载输出信号的端口,输出继电器的触点分外部输出触点和内部触点两种。外部输出触点(继电器触点、晶闸管、晶体管等输出器件)接到PLC的输出端子上,且只有常开触点;内部触点和输入继电器触点一样,其常开、常闭触点可重复使用无数次。输出继电器和输出端子是一一对应的,它是PLC中惟一具有外部触点且能够驱动负载的继电器。
