三菱PLC的带有跳转处理的编程

来源：艾特贸易2017-06-04

简介图 5-24 所示分别为：向上方状态的转移（重复）、向下方状态的转移（跳转）、向流程外的跳转及复位处理。图 5-25 所示为向流程外跳转的程序示例。从 S40 开始通过 X3 驱动 S52 时，使

    图5-24所示分别为：向上方状态的转移（重复）、向下方状态的转移（跳转）、向流程外的跳转及复位处理。    图5-25所示为向流程外跳转的程序示例。从S40开始通过X3驱动S52时，使用OUT指令；S52在自己保持动作的同时，S40自动复位。

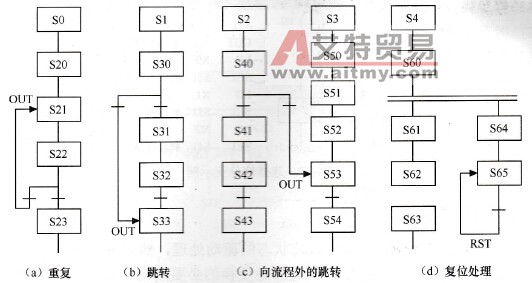

跳转、重复转移及复位处理流程     图5-24    跳转、重复转移及复位处理流程

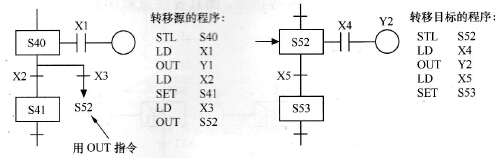

向流程外跳转程序示例     图5-25   向流程外跳转程序示例
